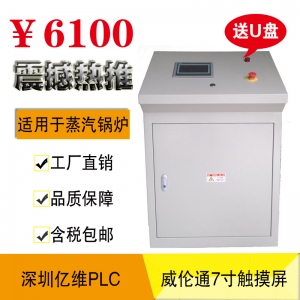

HBPZ-YW7-L落地式蒸汽鍋爐控制柜，以億維PLC為控制核心，并配備一臺7寸威綸通觸摸屏，并帶有數據遠傳功能，可以將現場工況遠傳給上位機或DCS進行監視。能滿足一般小型蒸汽鍋爐的自動控制，產品性價比超高，功能強大，簡單好用。

 一、功能概述

◆ 工作模式：自動模式；
◆ 控制對象：單臺燃燒器鍋爐；
◆ 適用對象：4T/H及以下燃油氣蒸汽鍋爐；
◆ 鍋爐水泵：2臺給水泵一用一備；
◆ 節能水泵：2臺節能水泵一用一備；(適用于獨立的熱回收節能系統)
◆ 溫度測量：排煙溫度；(預留接口，不含探頭)
◆ 壓力測量：壓力變送器；(預留接口，不含壓力變送器)
◆ 超壓保護：壓力開關；(預留接口，不含壓力開關)
◆ 信號保護：信號斷線保護；
◆ 適用鍋爐：單段火、2段火燃燒器蒸汽鍋爐；
◆ 液位控制：位式給水，缺水位、低水位、起泵水位、停泵水位、高水位；
◆ 安全保護：缺水停爐，超壓轉火/停爐，燃燒故障停爐；
◆ 報警信號：排煙超溫，鍋爐超壓，鍋爐缺水，燃燒器故障；
◆ 通訊功能：RS485-MODBUS RTU(從站) 9600BPS；
◆ 信號隔離：模擬和數字信號全部采用光電隔離，全面提高電磁兼容性；
◆ 液位照明：36VAC/100W(瓦)；

       二、元件品牌說明

◆ PLC品牌：深圳億維；
◆ 觸摸屏   ：威綸通7寸；
◆ 低壓電器：浙江正泰；
◆ 開關電源：臺灣明緯；
◆ 中間繼電器：施耐德/歐姆龍/魏德米勒(隨機)；
◆ 液位繼電器：臺灣松陵；
◆ 控制柜體：碳鋼噴塑；
◆ 控制導線：武漢二廠電纜；
◆ 動力電纜：上海起凡電纜；
◆ DIN導軌： 鋁合金；
◆ 接線端子：上海友邦；

       三、技術參數

1. 電源電壓: AC380V
2. 消耗功率: ≤30KW
3. 控制方式: 全自動
4. 輸入信號: 溫度傳感器-PT100鉑熱電阻；數字量輸入-外部干接點；數字量輸出：干接點輸出;壓力信號:4-20mA二線制
5. 基本誤差: 0.2％FS±1個字
6. 顯示方式: 觸摸屏顯示觸摸控制
7. 屏幕保護:5分鐘
8. 觸點容量: AC250V/3A
9. 觸點壽命: 100000次
10.控制輸出: 干接點
11.外形尺寸: 500(W)×600(H)×200(D)mm
12.使用環境: 0～70 ℃ ；<85%RH

       四、發貨清單

1. 控制柜一臺；
2. 使用說明書一本；
3. 合格證；
4. 電纜標記牌一套；
5. 贈品；

       五、發貨及付款方式

1. 包裝方式：防雨膜+氣泡膜+木箱包裝；
2. 運輸方式：包郵(偏遠地區除外)，物流自提；
3. 付款方式：無貨-30%預付款，全款發貨；現貨-款到發貨；
4. 開票方式：16%增值稅發票；
