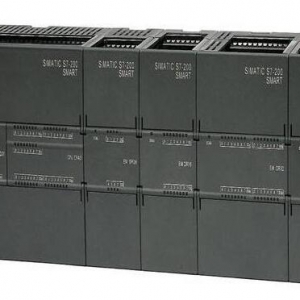

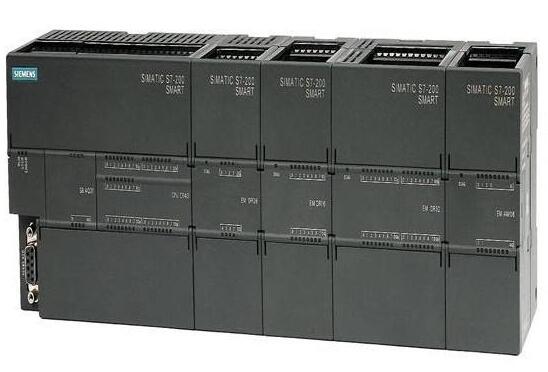

HBR-X2D/G型壁掛式熱水鍋爐控制柜，采用西門子SMART200系列CPU+4通道4-20mA模塊，可帶4路PT100溫度信號，并帶MODBUS RTU接口。優點：采用西門子SMART200系列PLC，高穩定性和可靠性，配合觸摸屏可為用戶提供非常好的體驗。
  一、功能概述
◆ 工作模式：自動模式、定時控制模式；
◆ 控制對象：?jiǎn)闻_(tái)燃燒器鍋爐；
◆ 溫度測量：出水溫度、回水溫度、排煙溫度、爐水溫度；
◆ 信號保護：信號斷線保護；
◆ 量程設定：可根據傳感器量程自由設定；
◆ 適用鍋爐：?jiǎn)味位稹?段火燃燒器熱水鍋爐；
◆ 液位控制：缺水保護；
◆ 安全保護：缺水停爐，爐水超溫停爐、排煙超溫停爐、超溫轉火/停爐，超壓停爐；
◆ 報警信號：出水超溫，排煙超溫、爐水超溫、鍋爐缺水，燃燒器故障；
◆ 聯鎖功能：循環泵聯鎖；
◆ 通訊功能：RS485-MODBUS RTU(從站) 9600BPS/19200BPS；
◆ 語音功能：無；
◆ 信號隔離：模擬和數字信號全部采用光電隔離，全面提高電磁兼容性；
二、技術參數 1. 電源電壓: AC380V
2. 消耗功率: ≤15KW
3. 控制方式: 全自動
4. 輸入信號: PT100鉑熱電阻；
5. 基本誤差: 0.5％
6. 顯示方式: 液晶觸顯示、觸摸屏顯示
7. 屏幕保護:10分鐘
8. 觸點容量: AC250V/3A
9. 觸點壽命: 100000次
10.控制輸出: 干接點
11.外形尺寸: 650H×500W×200D
12.使用環境: -25～70 ℃ ；<85%RH
三、型號說明◆ 可搭配7寸、10寸觸摸屏；
四、相關配件
◆ 溫度傳感器：WZP230 PT100 三線制
◆ 壓力開關
五、發貨清單 ◆ 控制柜◆ 說明書(含測試報告)◆ 合格證
五、標準化燃油燃?xì)忮仩t控制柜選型表
|
